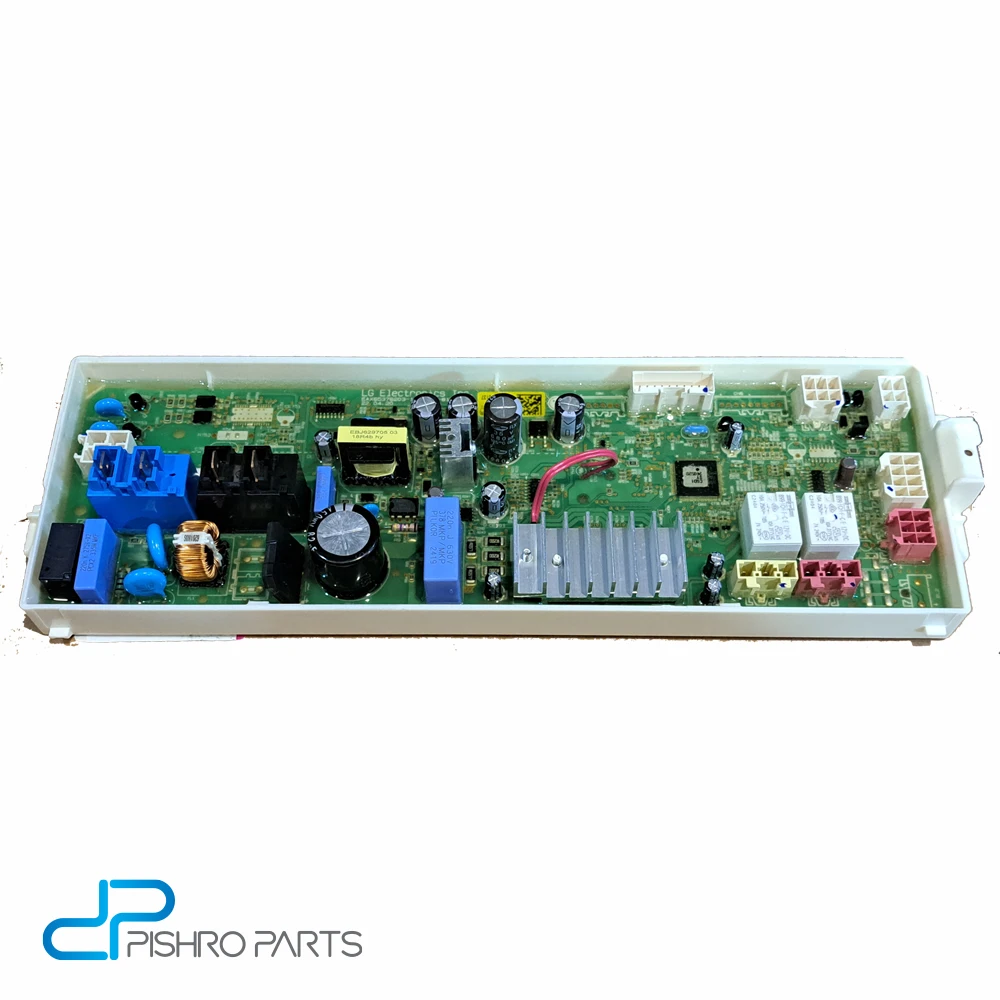

برد ماشین ظرفشویی ال جی 512 کد EBR77515303
ماشین ظرفشویی ال جی مدل DFB512 (در نسخههای FP و FW) یکی از محبوبترین و پرفروشترین مدلهای بازار است. قلب تپنده و مغز متفکر این دستگاه، برد الکترونیکی (Main PCB) آن است. اگر این قطعه دچار اختلال شود، تمام تکنولوژیهای پیشرفته دستگاه از جمله موتور اینورتر دایرکت درایو و سیستم شستشوی چهارگانه (QuadWash) عملاً از کار میافتند.
با هوشمندتر شدن لوازم خانگی، برد اصلی مدل ۵۱۲ تنها یک مدار ساده نیس،؛ بلکه یک واحد پردازش مرکزی است که با استفاده از سنسورهای دقیق، مصرف آب و انرژی را به حداقل میرساند.
برد الکترونیکی مدل ۵۱۲ که معمولاً با کدهای فنی سری EBR شناخته میشود، مسئول هماهنگی تمام قطعات دستگاه است. این برد پیامهای ارسالی از پنل کاربری را دریافت کرده و بر اساس برنامه انتخابی، به قطعات اجرایی فرمان میدهد.
وظایف اصلی برد ۵۱۲ ظرفشویی ال جی عبارتند از:
-
کنترل موتور اینورتر: تنظیم دقیق دور موتور برای فشار آب بهینه.
-
مدیریت سیستم گرمایشی: فرمان به المنت برای رسیدن به دمای دقیق شستشو.
-
پایش سنسورها: دریافت اطلاعات از هیدروستات (سطح آب)، ترمیستور (دما) و سنسور نشتی.
-
سیستم Smart Diagnosis: ذخیره کدهای خطا برای عیبیابی سریع از طریق موبایل.
مشخصات فنی برد اصلی LG 512
این برد برای تحمل شرایط سخت آشپزخانه (رطوبت و دمای بالا) طراحی شده است.
| ویژگی فنی |
مشخصات برد مدل ۵۱۲ |
| نوع تکنولوژی |
اینورتر (Inverter Control) |
| تعداد رلهها |
۲ الی ۳ رله (بسته به سری ساخت) |
| پوشش محافظ |
رزین اپوکسی ضد رطوبت و پارازیت |
| ولتاژ ورودی |
۲۲۰-۲۴۰ ولت AC |
| کد فنی متداول |
EBR83472002 / EBR83472001 |
| سازگاری |
مدلهای DFB512FP و DFB512FW |
علائم خرابی برد ماشین ظرفشویی ال جی ۵۱۲
-
روشن نشدن کامل دستگاه: با وجود اتصال به برق، هیچ چراغی روی پنل روشن نمیشود.
-
توقف در ابتدای برنامه: دستگاه روشن میشود اما پس از انتخاب برنامه و زدن دکمه استارت، هیچ واکنشی (مانند آبگیری) نشان نمیدهد.
-
نمایش ارورهای خاص:
-
ارور HE: مشکل در مدار گرمایشی (رله المنت روی برد سوخته است).
-
ارور LE: خطای موتور (مدار درایور موتور روی برد آسیب دیده است).
-
ارور PF: خطای نوسان برق که اگر تکرار شود، نشاندهنده ضعف خازنهای ورودی برد است.
-
تخلیه مداوم آب: پمپ تخلیه به محض روشن شدن دستگاه شروع به کار میکند و متوقف نمیشود (اتصالی رله تخلیه).
-
خاموش شدن ناگهانی: دستگاه در اواسط شستشو بدون هیچ دلیلی کاملاً خاموش میشود.
دلایل سوختن برد ال جی ۵۱۲
دانستن این موارد برای جلوگیری از آسیب به قطعه جدید ضروری است:
-
نوسانات ولتاژ: بزرگترین دشمن بردهای اینورتر ال جی، نوسان برق شهر است.
-
نفوذ بخار آب: اگر واشر دور درب یا مخزن نمک نشتی داشته باشد، بخار داغ به مدار نفوذ کرده و باعث اتصال کوتاه میشود.
-
خرابی قطعات مصرفی: اگر موتور یا المنت دستگاه نیمسوز باشند، جریان اضافی از برد میکشند و باعث سوختن رلهها میشوند.
-
حشرات (سوسک): نفوذ حشرات به پشت پنل و روی برد میتواند باعث اتصالی و سوختگی مسیرهای مسی مدار شود.
سوالات متداول (FAQ’s)
۱. آیا برد ظرفشویی ال جی ۵۱۲ قابل تعمیر است؟
بله، در ۶۰٪ موارد اگر آسیب به میکروکنترلر اصلی (CPU) نرسیده باشد، بخش تغذیه و رلههای برد قابل تعمیر هستند. اما برای تضمین عملکرد طولانیمدت، تعویض با برد نو پیشنهاد میشود.
۲. قیمت برد اصلی ۵۱۲ چقدر است؟
به دلیل نوسانات ارز و وارداتی بودن قطعات ال جی، قیمتها متغیر است. بردهای اینورتر سری ۵۱۲ جزو قطعات میانرده به بالا از نظر قیمتی محسوب میشوند.
۳. آیا برد مدل ۵۱۲ به مدلهای دیگر ال جی میخورد؟
خیر. هرچند ظاهر بردها ممکن است شبیه باشد، اما برنامهریزی (Software) آنها متفاوت است. حتماً باید بر اساس کد فنی EBR روی برد قدیمی، قطعه جدید را تهیه کنید.
۴. چطور برد را ریست کنیم؟
برای ریست نرمافزاری برد ۵۱۲، دستگاه را از برق بکشید، ۱۰ دقیقه صبر کنید، سپس دکمه Start را به مدت ۳۰ ثانیه نگه دارید و دوباره به برق بزنید.
با توجه به حساسیت سیستمهای اینورتر، استفاده از قطعات اصلی و غیرتعمیری، تنها راه تضمین سلامت دستگاه در درازمدت است.
ما در پیشرو پارتس، بردهای اصلی ماشین ظرفشویی ال جی را با ضمانت اصالت کالا و کد فنی دقیق در اختیار شما مشتریان عزیز قرار می دهیم.
برای مشاهده بردهای ماشین ظرفشویی کلیک کنید
